DREAMSCREEN PROSILENCE / FLUXCORE CLIP
Avkobling for rom som stiller høye krav.

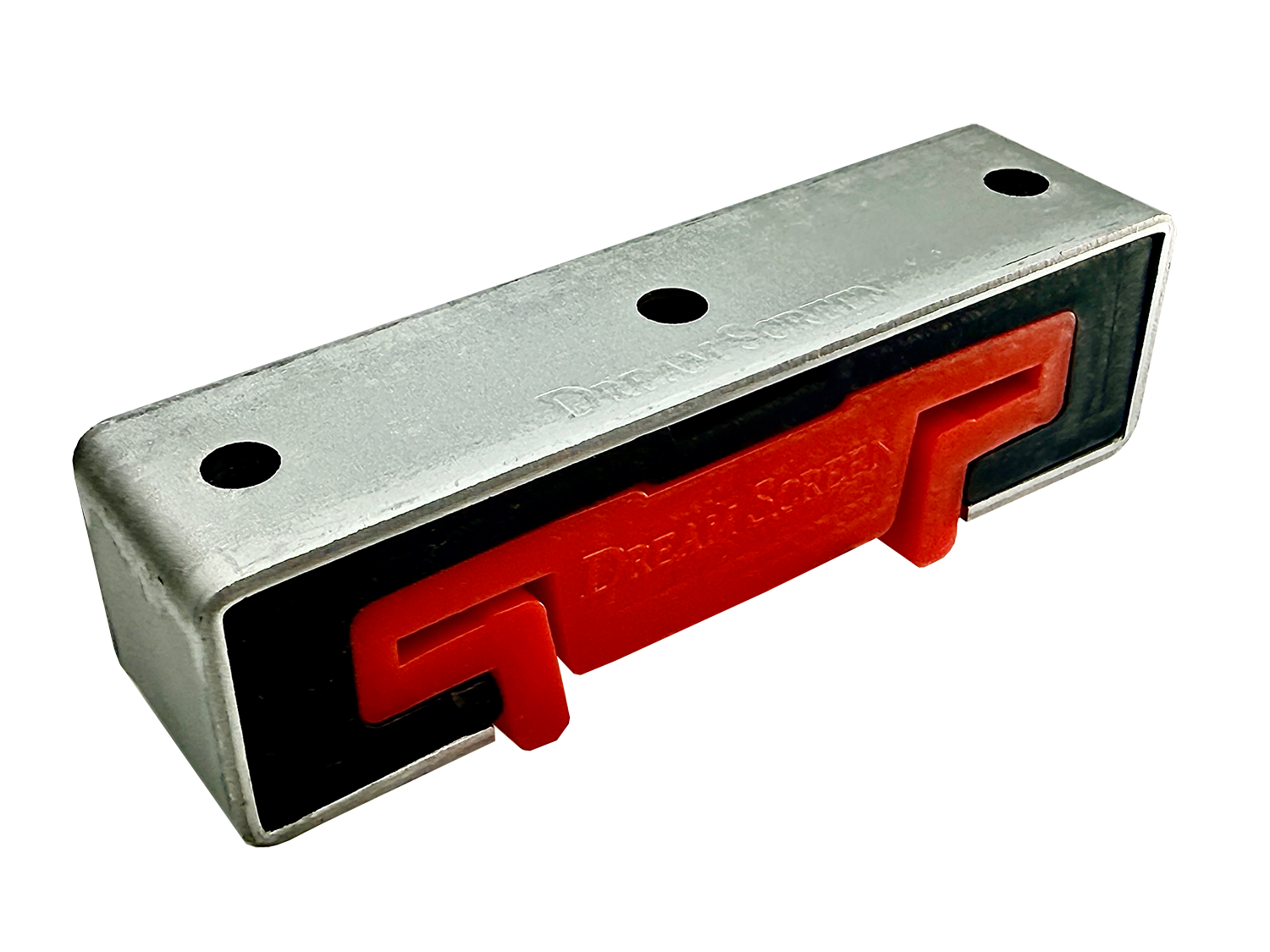

FluxCore Clip kombinerer et progressivt fjærsystem med dokumentert mekanisk bæreevne. Brukes med ProSilence Furring Channel til avkobling av vegg- og himlingsplater. Kolbotn musikkstudio er vårt referanseprosjekt: rapportert R′w 74 dB for den målte overføringsveien mellom rommene, ikke for klipsen alene.
ENKEL LASTGUIDE
FluxCore er laget for å fungere over et bredt belastningsområde.
FluxCore bruker et progressivt fjærsystem: den mykere røde kjernen arbeider mest ved lavere belastning, mens den fastere delen gradvis tar mer over når vekten øker. Derfor trenger du normalt ikke å tenke på kompresjonsprosent. Velg antall platelag, så tilpasser vi antall støttepunkter slik at hver klips arbeider i et gunstig område.
| Fibergips | Vegg ved 240 cm | Himling | Ca. egenlast pr. klips* |
|---|---|---|---|
| 1 lag 12,5 mm fibergips |
5 skinnerader | Skinner maks. c/c 400 mm, klips c/c 1200 mm i forband | Vegg ca. 10 kg Himling ca. 8 kg |
| 2 lag med Compound 12,5 mm fibergips – hovedanbefaling |
5 skinnerader | Standard: skinner maks. c/c 600 mm; c/c 400 mm kan velges. Klips c/c 1200 mm i forband | Vegg ca. 20 kg Himling ca. 24 kg ved c/c 600 |
| 3 lag Tung løsning |
6 skinnerader | Skinner c/c 600, klips ca. c/c 800 i forband | Ca. 24 kg både vegg og himling |
Kort sagt: Ett lag er helt greit på vegg, to lag fibergips med Compound er løsningen vi normalt anbefaler, og ved tre lag øker vi antall støttepunkter. Slik får du både høy sikkerhetsmargin og et fjærsystem som ikke belastes unødvendig hardt.
Høyttalere og andre tunge objekter: Vi fortetter lokalt med ekstra klips og bruker en lastfordeler over flere skinner. Vekten fordeles dermed på flere fjærer i stedet for å legges på én eller to klips.
*Illustrative egenlaster basert på ca. 17 kg/m² for ett lag, 33 kg/m² for to lag og 49 kg/m² for tre lag inklusive de samme tilleggene som brukes i vår planleggingsmodell. Faktisk platevekt og prosjektgeometri kontrolleres ved prosjektering. SINTEF har dokumentert høy mekanisk kapasitet og målt hvordan elastomerkjernene komprimeres ved økende last; detaljene står under «Avansert: kapasitet og sikkerhet» lenger ned.
PROGRESSIV AVKOBLING
Myk kjerne. Solid forbindelse.

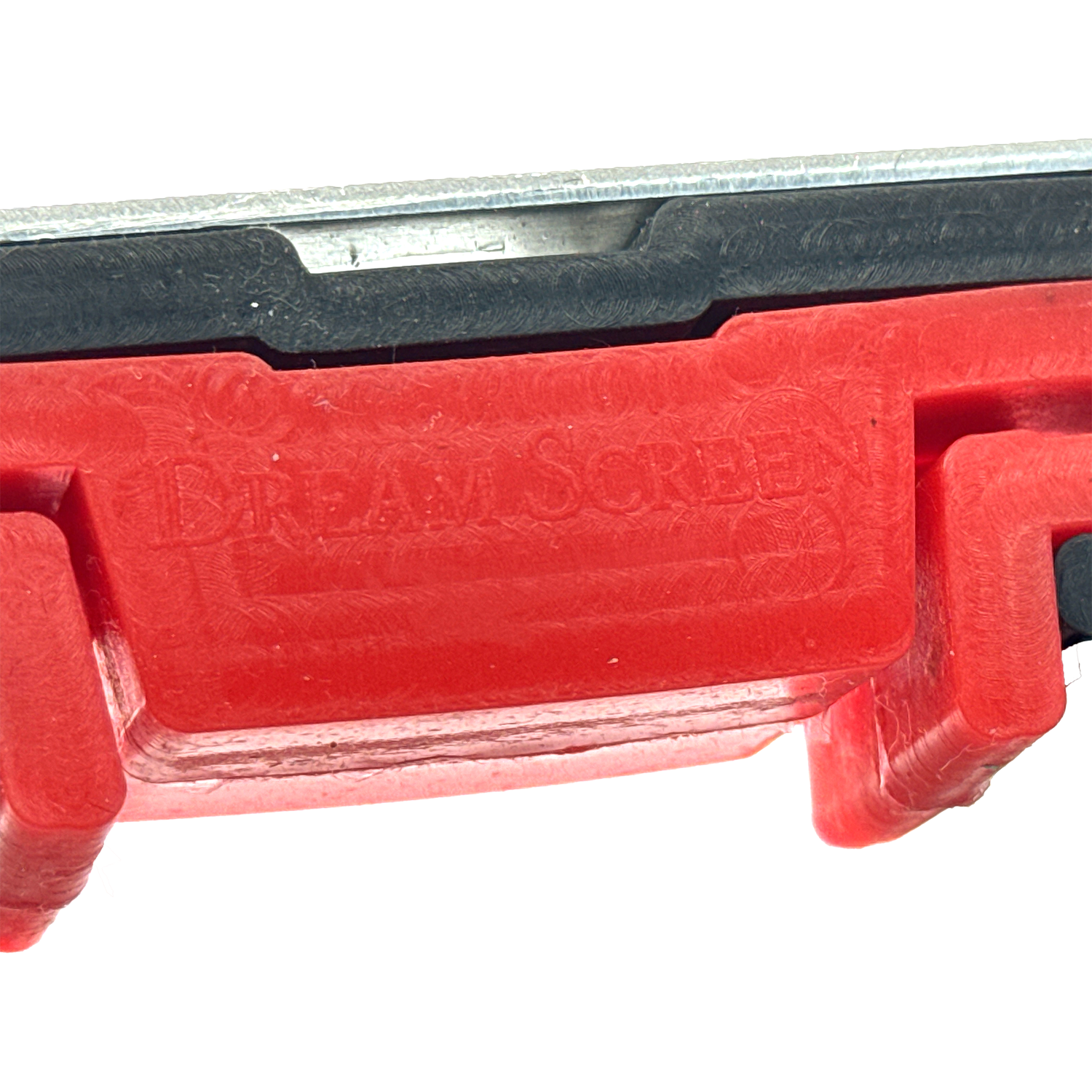

Den mykere røde innerkjernen og den fastere ytterkjernen arbeider sammen med stålklipsen og den tilpassede profilen. Målet er en elastisk forbindelse fremfor en stiv vei inn i bygget. Platemasse, dempemasse, hulrom og lufttetting fullfører systemet.
KOLBOTN / FERDIG PROSJEKT
Dokumentert lydisolasjon i et ferdig bygg.
I musikkstudioet på Kolbotn ble det rapportert R′w = 74 dB fra studioet til trimrommet i etasjen over. Målingen ble utført av AVshop AS 21. september 2026. Vegger og himling har to lag fibergips med dempemasse, som del av et komplett avkoblet rom. Vi bruker Kolbotn som referanse for ytelsesnivået vi sikter mot i sammenlignbare, godt prosjekterte løsninger. Dette er ikke en garanti for alle rom eller en egen dB-verdi for klipsen.
74 dB · R′w
Rapportert resultat for den målte overføringsveien. Se prosjektrapporten for målegrenser og metodeforbehold ved 50–80 Hz.
AVANSERT: KAPASITET OG SIKKERHET
For deg som vil se tallgrunnlaget.
SINTEF målte gjennomsnittlige bruddlastverdier på omtrent 1500 N for de prøvde forbindelsene. Rapporten tar først hensyn til variasjonen mellom prøvene og bruker deretter sikkerhetsfaktor 2,5. Den anbefaler 475 N for bæreevne i himling og begrenser vegglast til 350 N av hensyn til tiltenkt funksjon. Et enkelt regnestykke med 1500 / 2,5 utelater den statistiske reduksjonen.
Akustisk arbeidslast – separat fra mekanisk bæreevne: Normal planleggingsgrense for egenlast på vegg er høyst ca. 25 kg per klips. For tyngre himlinger er ca. 29 kg per klips foreslått som normalt planleggingsmål, mens 35 kg per klips er en foreløpig øvre planleggingsgrense som må verifiseres for den spesifiserte monteringen. Dette er ProSilences modellbaserte planleggingsverdier, ikke et SINTEF-godkjent akustisk optimum eller en målt akustisk maksimalbelastning.
Den foreløpige himlingsgrensen på 35 kg bygger på vår tolkning av H5-kompresjonskurven med antatt lokal tykkelse på 5 mm i den svarte kjernen. Faktisk kjernegeometri og foreskrevet forstramming må kontrolleres. Den mekaniske prøven vurderte ikke akustisk ytelse ved himlingens bæreevnegrense på 475 N. Det er ikke fastsatt noen bestemt minimumsvekt per veggklips; veggen skal ikke lastes opp bare for å nå et planleggingsmål.
Arbeidslastene velges lavere enn styrkegrensene for å hensynta fjærvirkningen, uten å redusere sikkerhetsfaktorene. Regn med plater, dempemasse, overflate og utstyr i totalbelastningen. Oppheng av tunge objekter krever egen dimensjonering av lastfordeling, skinner, innfestinger og lokale reaksjoner. Flere klips gir ikke automatisk lik lastfordeling, og restkapasitet er ikke et ferdig godkjent tillegg for høyttalere eller annet utstyr.
Se samme lastdefinisjoner, planleggingsmodell og forbehold på ProSilence.com.

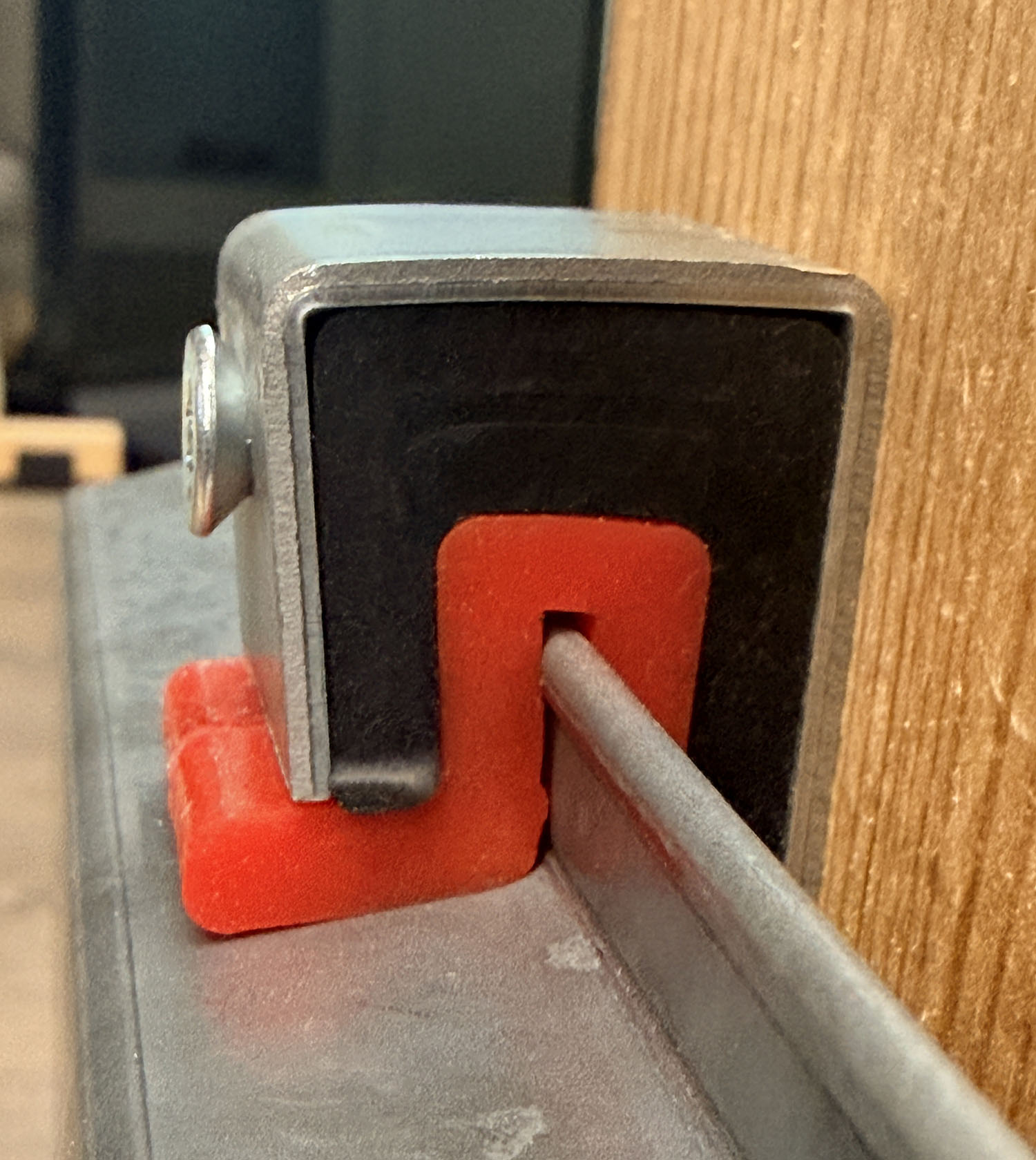

MONTERINGSANVISNING
Monter FluxCore Clip trinn for trinn.
Norsk, illustrert anvisning for vegg og himling. Versjon 1.6 · 17 sider.
PRAKTISK MONTERING
Fem skinnerader ved 240 cm romhøyde.
På vegg ligger skinnene horisontalt: 20, 70, 120, 170 og 220 cm over gulvet. Klipsene sitter normalt på annenhver stender, c/c 1200 mm i forband, på stenderverk c/c 600 mm. Himling med ett lag 12,5 mm fibergips har maksimalt c/c 400 mm mellom skinnene. To lag 12,5 mm fibergips med Compound har maksimalt c/c 600 mm som standard; c/c 400 mm kan velges for tettere understøttelse. Klips monteres normalt c/c 1200 mm, med 600 mm forband på naboskinner. Lokale laster og avvikende oppbygninger må dimensjoneres særskilt.
600 mm ved to lag med Compound er ProSilences systemvalg, basert på mer enn 15 års erfaring med denne typen oppbygning og Eivind Lygren, siv.ing. bygg, sin vurdering av Compoundens limende og avstivende virkning.
Følg foreskrevet tiltrekking. Ikke løsne skruene for å etterligne kompresjonsprøven uten forstramming.
ETT ELLER TO LAG
To lag anbefales. Ett lag er et enklere alternativ.
To lag 12,5 mm fibergips med Compound mellom lagene er hovedanbefalingen, med mer platemasse og forskjøvede skjøter. Ett lag 12,5 mm fibergips kan brukes på vegg med riktig plateunderstøttelse og i himling med maksimalt c/c 400 mm mellom skinnene. Vi har ikke fastsatt en bestemt minimumsvekt per veggklips; veggen skal ikke lastes opp bare for å nå 20 eller 25 kg per klips.
TUNGE OBJEKTER
Bygg opphengsfeltet før platene lukkes.
En høyttaler på 20 kg trenger en dimensjonert lastfordeler mot flere skinner, med ekstraklips og nabostøtter. På vegg kan klips settes på hver stender lokalt; i himling reduseres klipsavstanden i opphengsfeltet. Kontroller brakettmoment, skruer og faktisk lastfordeling. Lastreserve er ikke et automatisk tillegg som kan henges i en plateskrue.
Tekniske data og forutsetninger
| Produkttype | Progressiv elastomerklips for avkobling av vegg og himling |
|---|---|
| Profil | ProSilence Furring Channel; nominell byggehøyde ca. 34 mm før plater |
| Målt gjennomsnittlig bruddlast | Himling: 1503,5 N. Vegg: 1485,5 N. Dette er ikke arbeidslaster. |
| Bæreevnevurdering – himling | 475 N per klips (ca. 48,4 kg masseekvivalent), etter statistisk reduksjon og sikkerhetsfaktor 2,5 |
| Bæreevnevurdering – vegg | 543,5 N med sikkerhetsfaktor 2,5; rapporten anbefaler begrensning til 350 N (ca. 35,7 kg) for tiltenkt funksjon |
| Akustisk arbeidslast – planlegging | Vegg: normalt høyst ca. 25 kg egenlast per klips. Tyngre himling: ca. 29 kg per klips som normalt planleggingsmål; 35 kg som foreløpig øvre planleggingsgrense. ProSilences modellbaserte veiledning, som må verifiseres for den spesifiserte monteringen – ikke et SINTEF-godkjent akustisk optimum eller en målt akustisk maksimalbelastning. Ingen bestemt minimumsvekt per veggklips er fastsatt. Modellgrunnlag og forbehold. |
| Akustisk prosjektreferanse | Kolbotn: rapportert R′w 74 dB fra musikkstudio til trimrommet over. Målt av AVshop AS 21.09.2026. |
| Veggoppsett | Fem horisontale skinnerader ved 240 cm romhøyde. Klips 1200 mm i forband på annenhver stender; stendere c/c 600 mm. |
| Himlingsoppsett | Ett lag 12,5 mm fibergips: skinner maks. c/c 400 mm. To lag 12,5 mm fibergips med Compound: maks. c/c 600 mm som standard, med c/c 400 mm som alternativ. Klips normalt c/c 1200 mm med 600 mm forband. Lokale laster må vurderes særskilt. |
| Platelag | To lag 12,5 mm fibergips med Compound er hovedanbefalingen. Ett lag 12,5 mm fibergips kan brukes på vegg og i himling med c/c 400 mm. Ingen bestemt minimumsvekt per veggklips er fastsatt. |
| Tunge objekter | Dimensjonert lastfordeler over flere skinner, lokale ekstraklips og kontroll av innfestinger og brakettmoment. |
| Innfesting og tiltrekking | Bruk spesifisert forbindelse og foreskrevet tiltrekking. Skruer skal ikke løsnes for å få mer fjærbevegelse. |
| Brannkrav | Avklar dokumentasjon for Clip-enheten og hele konstruksjonen. Klassifisering av et annet FluxCore-produkt er ikke automatisk en klassifisering av denne enheten. |
Mekanisk kilde: SINTEF PR26-00288, 22.09.2026. Resultatene gjelder den prøvde klipsen, profilen, innfestingen og tiltrekkingen. Akustiske prosjektresultater og styrkegrenser har forskjellig omfang.
